CASS软件是广东南方数码科技股份有限公司基于CAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统。之前有介绍过方格网方法计算土石方，这里介绍一下断面法计算土石方，希望能够对大家有所帮助。

步骤

第一步：下载高程数据

打开水经注万能地图下载器，切换地图到谷歌高程地图，框选下载需要计算土石方的范围并导出为dat格式，坐标系选择西安80（图1）。

图1

第二步：展高程点

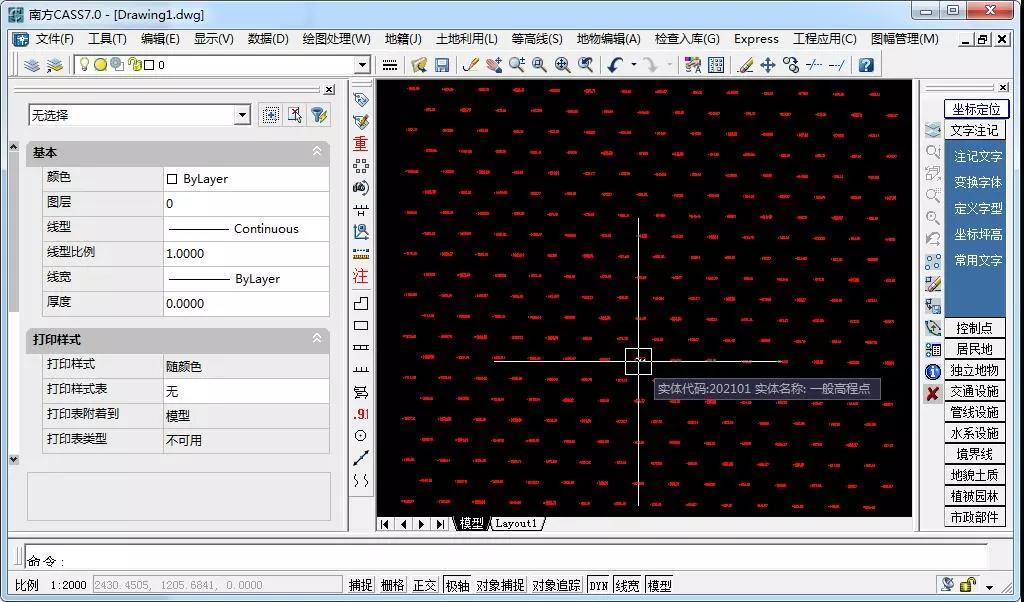

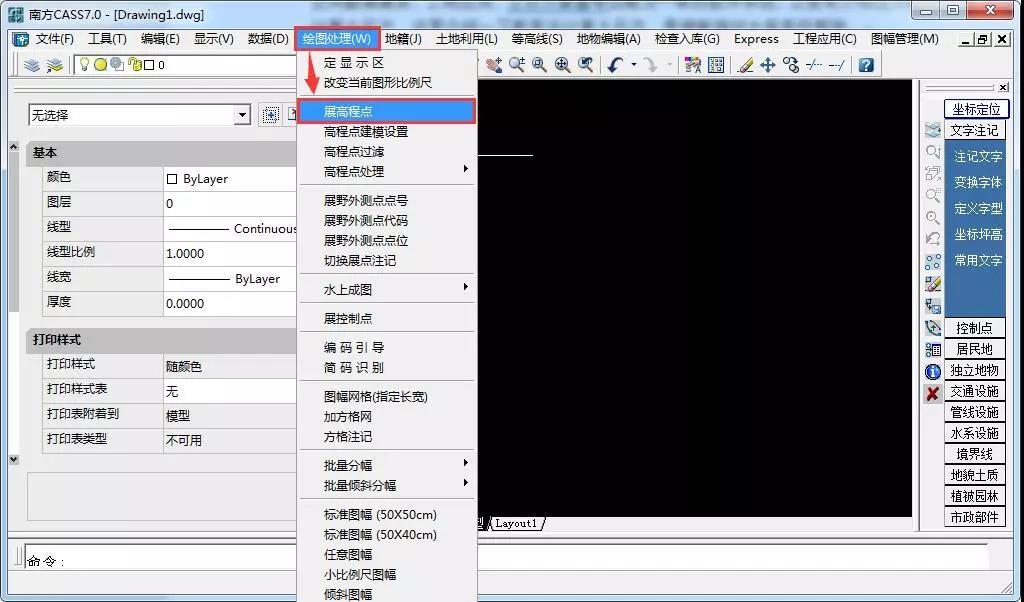

点击“绘图处理”→“展高程点”（图2），将生成的高程点展进来（图3）。

图2

图3

第三步：绘制纵断面

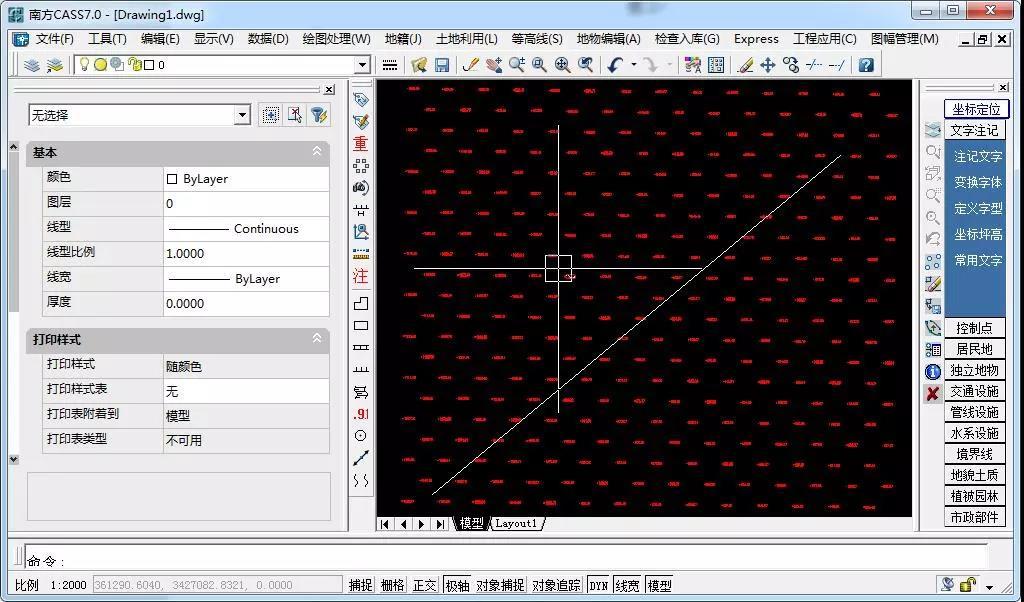

使用“pl”命令在高程点上画一条多段线表示纵断面。

图4

第四步：生成里程文件

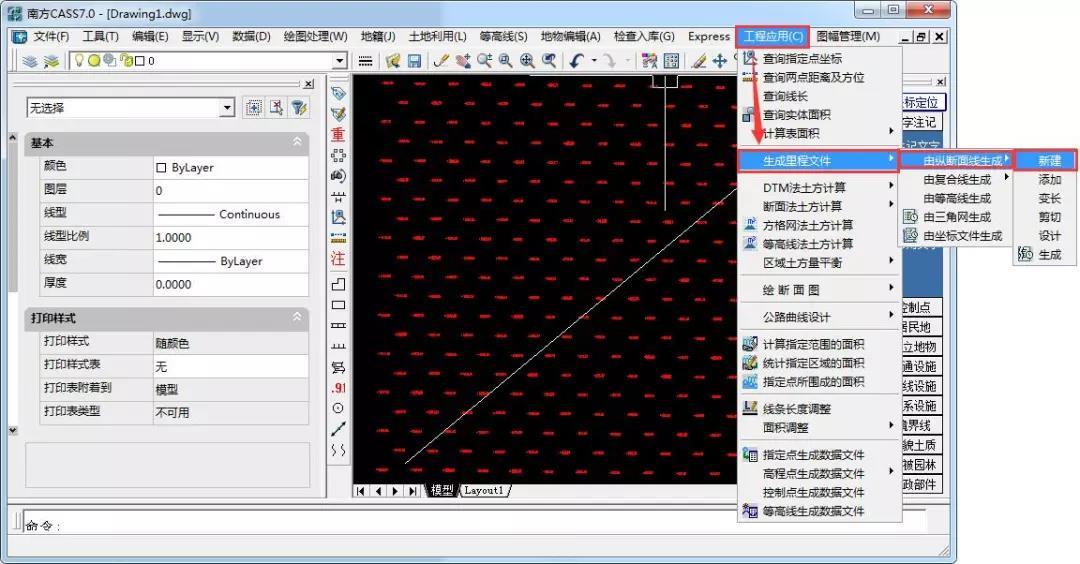

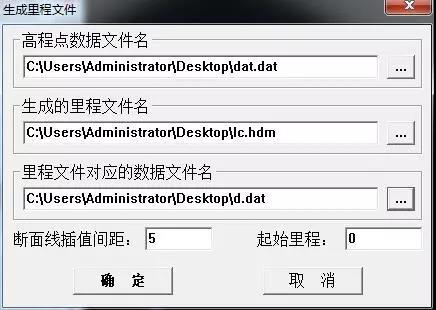

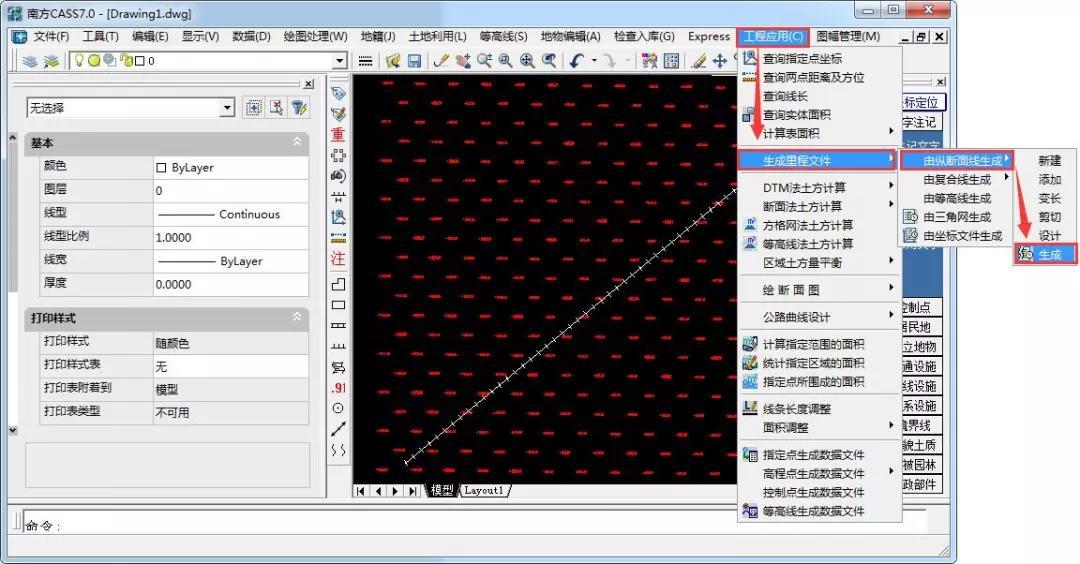

点击“工程应用”→“生成里程文件”→“由纵断面线生成”→“新建”（图5），点击选取之前画的多段线，在弹出的“由纵断面生成里程文件”对话框中根据需求设置相关的参数（图6）。点击“工程应用”→“生成里程文件”→“由纵断面线生成”→“生成”，点击选取多段线，在弹出的“生成里程文件”对话框内第一列选择上下载器导出的dat文件，第二列选择生成的里程文件放置的位置，第三列选择生成的里程文件对应的dat放置的位置（图8），点击“确定”生成里程文件。

图5

图6

图7

图8

第五步：计算土石方

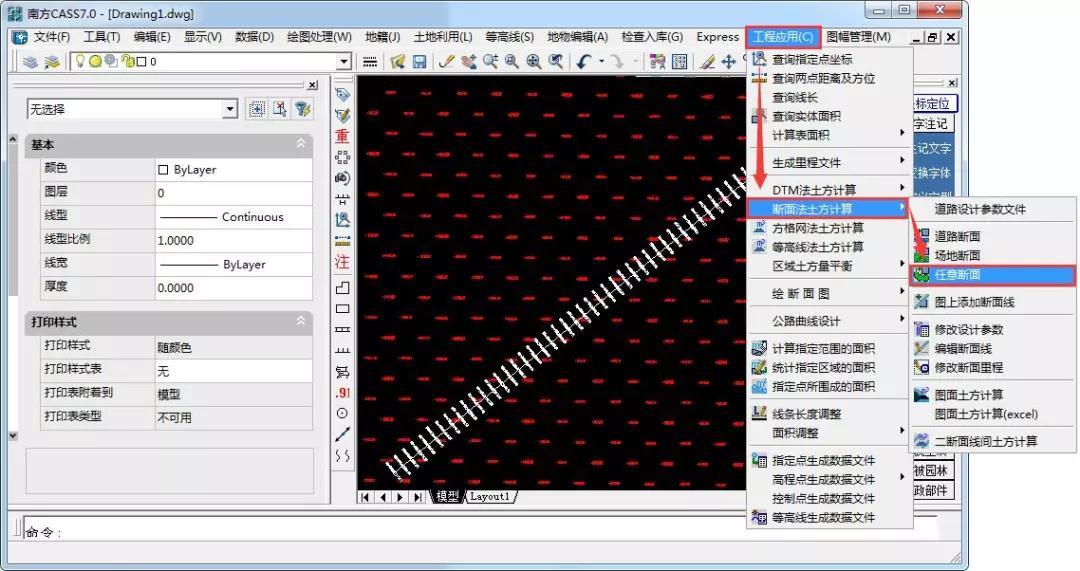

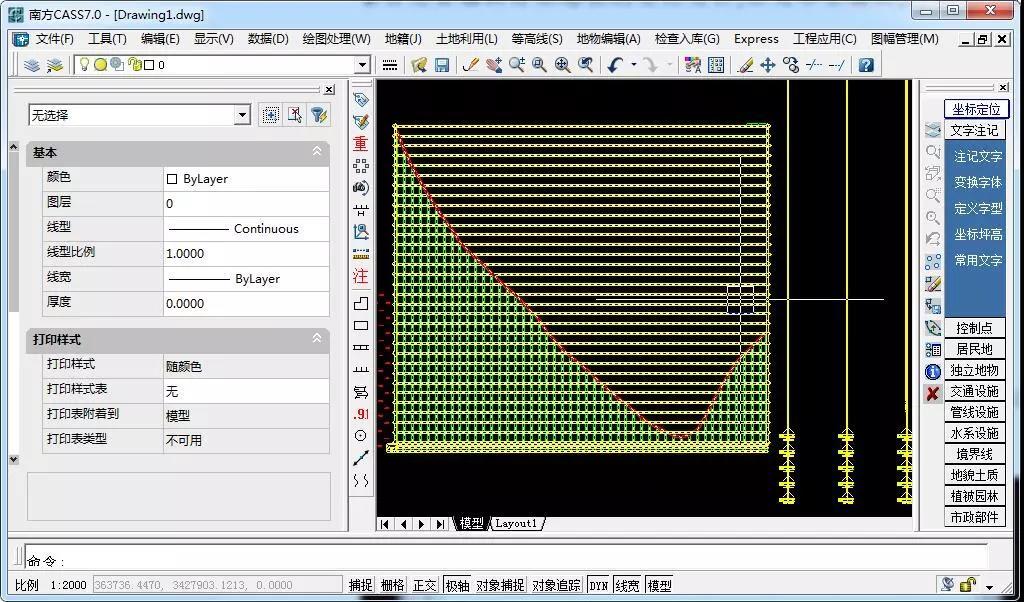

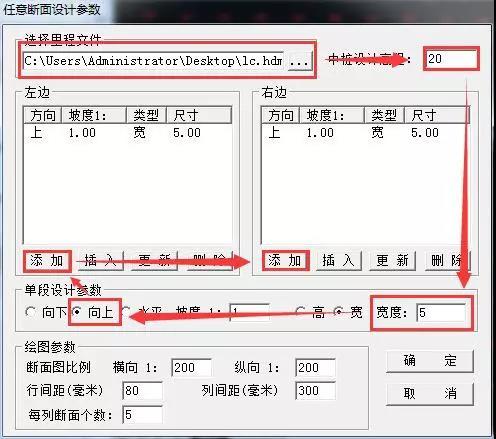

点击“工程应用”→“断面法土方计算”→“任意断面”（图9），在弹出的“任意断面设计参数”对话框内选择上之前生成的里程文件，设置中桩设计高程、单段设计参数，点击“添加”添加数据（图10），点击“确定”，在弹出的“绘制纵断面图”对话框内点击“…”指定断面图左下点的位置和指定横断面图起始位置（图11），即可生断面图（图12）。

图9

图10

图11

图12

第六步：成果输出

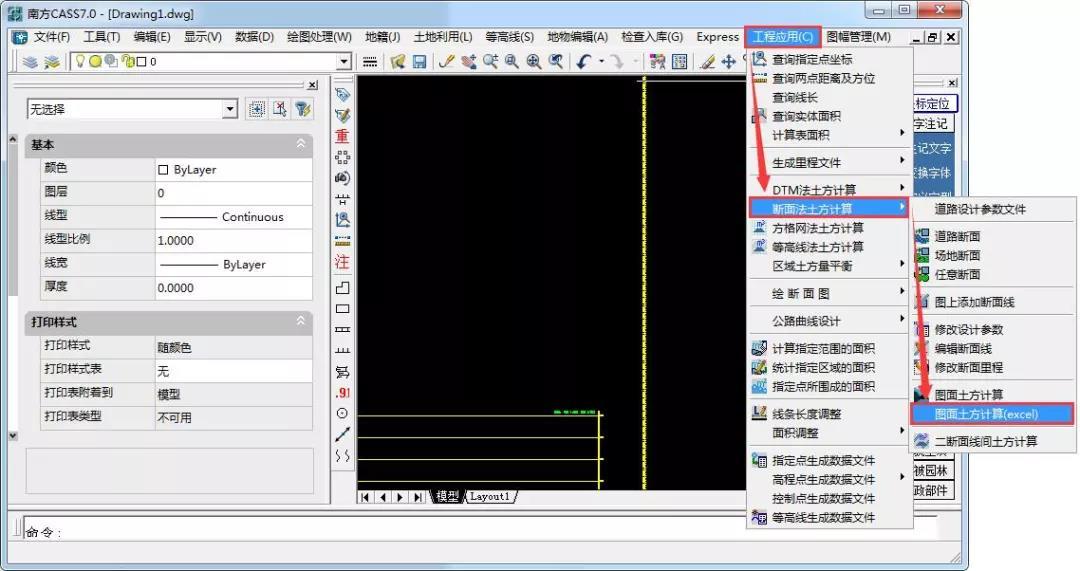

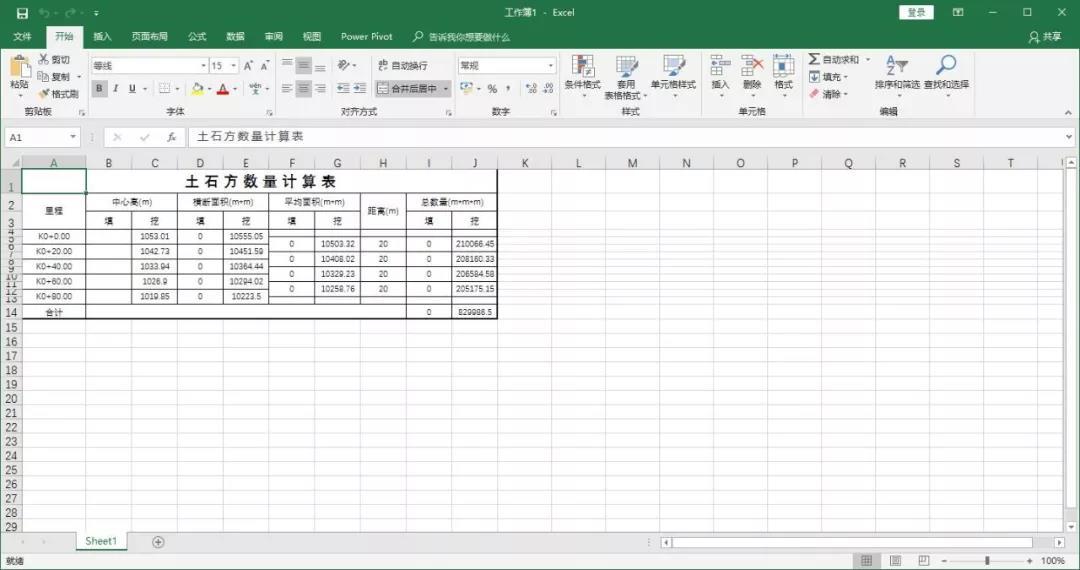

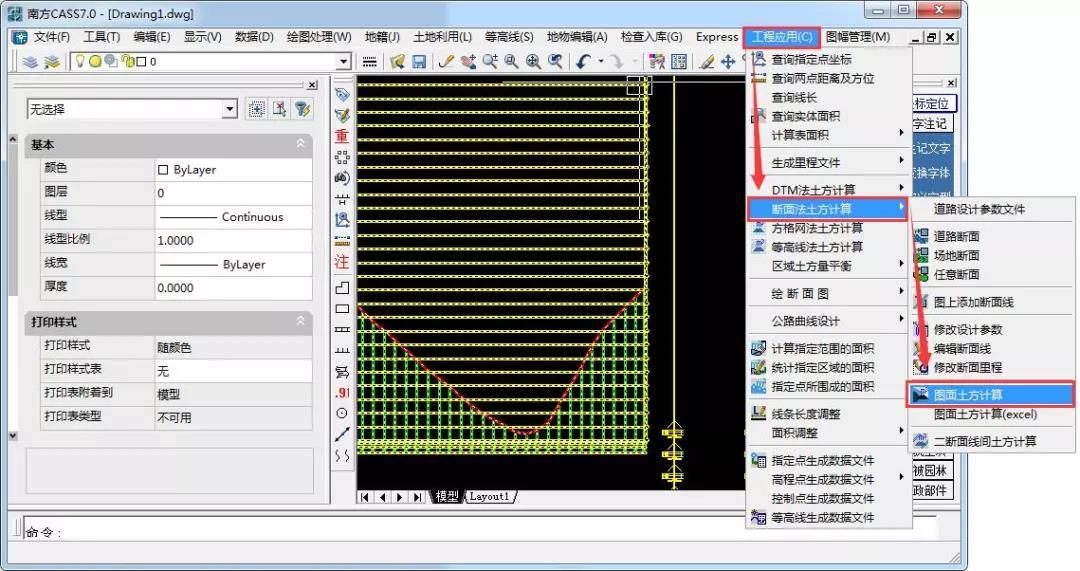

点击“工程应用”→“断面法土方计算”→“图面土方计算”（图13），选择上一个横断面图（竖着的整个），在图上指定放置位置，即可看到挖填方计算结果（图14）。或者点击“工程应用”→“断面法土方计算”→“图面土方计算（excel）”（图15），将计算结果生成Excel表格（图16）。

图13

图14

图15

图16

结语

到此就完成了使用断面法计算挖填方，需要注意的是要先生成里程文件，然后再生成断面图，最后再根据断面图计算挖填方，生成的断面有两种，不要只弄一种，有兴趣的朋友可以使用水经注万能地图下载器和南方CASS试试。
